Matplotlib數學運算式

可以將任何Matplotlib文本字串中的子集TeXmarkup放在一對美元符號($)中。

# math text
plt.title(r'$\alpha > \beta$')

要製作下標和上標，請使用_和^符號 -

#! /usr/bin/env python
#coding=utf-8
import matplotlib.pyplot as plt
import numpy as np
import math
import seaborn as sns

plt.rcParams['font.sans-serif'] = ['SimHei'] # 步驟一(替換sans-serif字體)
plt.rcParams['axes.unicode_minus'] = False   # 原文出自【許虎虎】，商業轉載請聯繫作者獲得授權，非商業請保留原文鏈接：


r'$\alpha_i> \beta_i$'

t = np.arange(0.0, 2.0, 0.01)
s = np.sin(2*np.pi*t)

plt.plot(t,s)
plt.title(r'$\alpha_i> \beta_i$', fontsize=20)

plt.text(0.6, 0.6, r'$\mathcal{A}\mathrm{sin}(2 \omega t)$', fontsize = 20)
plt.text(0.1, -0.5, r'$\sqrt{2}$', fontsize=10)
plt.xlabel('time (s)')
plt.ylabel('volts (mV)')
plt.show()

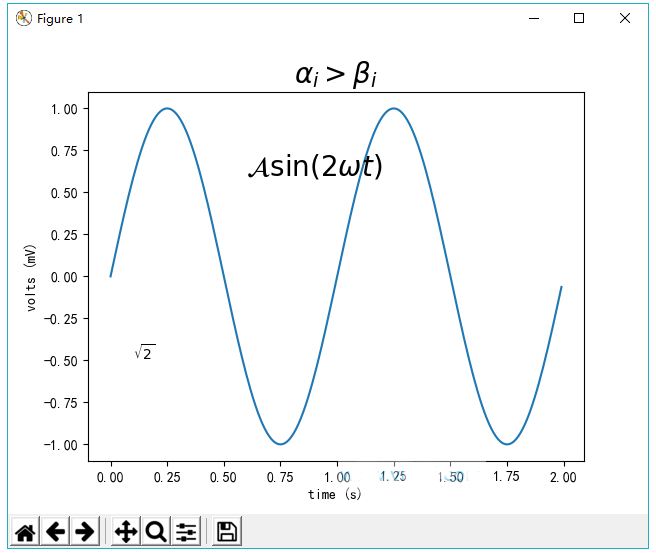

執行上面示例代碼，得到以下結果 -
