Matplotlib二維箭頭圖

箭頭圖將速度向量顯示為箭頭，其中分量(u，v)位於點(x，y)。

quiver(x,y,u,v)

上述命令將向量繪製為在x和y中每個對應元素對中指定的座標處的箭頭。

參數

下表列出了quiver()函數的參數 -

• x - 1D或2D陣列，序列。箭頭位置的x座標
• y - 1D或2D陣列，序列。箭頭位置的y座標
• u - 1D或2D陣列，序列。箭頭向量的x分量
• v - 1D或2D陣列，序列。箭頭向量的y分量
• c - 1D或2D陣列，序列。箭頭位置的x座標

以下代碼繪製了一個簡單的箭袋圖 -

#! /usr/bin/env python
#coding=utf-8
import matplotlib.pyplot as plt
import numpy as np
import math
import seaborn as sns

plt.rcParams['font.sans-serif'] = ['SimHei'] # 步驟一(替換sans-serif字體)
plt.rcParams['axes.unicode_minus'] = False   # 原文出自【許虎虎】，商業轉載請聯繫作者獲得授權，非商業請保留原文鏈接：


x,y = np.meshgrid(np.arange(-2, 2, .2), np.arange(-2, 2, .25))
z = x*np.exp(-x**2 - y**2)
v, u = np.gradient(z, .2, .2)
fig, ax = plt.subplots()
q = ax.quiver(x,y,u,v)
plt.show()

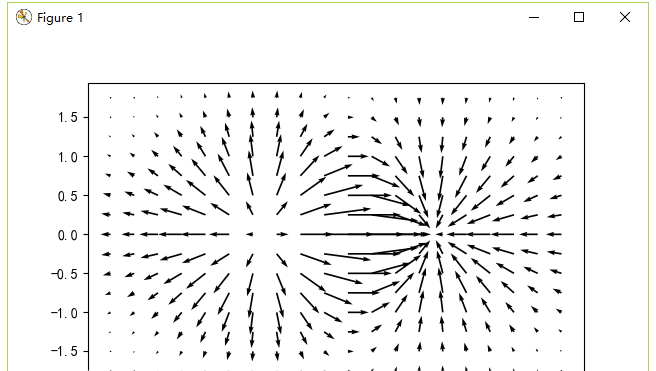

執行上面示例代碼，得到以下結果 -
