序列化圖用於測試計畫的可序列化。
假設一個時間表S，對於S，我們構造一個稱為優先圖的圖。 該圖有一對G =(V，E)，其中V由一組頂點組成，E由一組邊組成。 頂點集用於包含參與計畫的所有事務。 該組邊用於包含三個條件之一所有的所有邊Ti - > Tj：
如果Ti在Tj執行讀取(Q)之前執行寫入(Q)，則創建節點Ti→Tj。
如果Ti在Tj執行寫入(Q)之前執行讀取(Q)，則創建節點Ti→Tj。
如果Ti在Tj執行寫入(Q)之前執行寫入(Q)，則創建節點Ti→Tj。
調度S的優先順序圖：

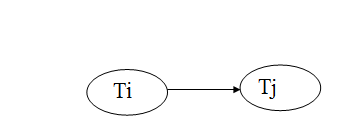

- 如果優先圖包含單個邊
Ti→Tj，則在執行Tj的第一個指令之前執行Ti的所有指令。 - 如果調度S的優先順序圖包含迴圈，則S是不可序列化的。 如果優先順序圖沒有迴圈，那麼S稱為可序列化。

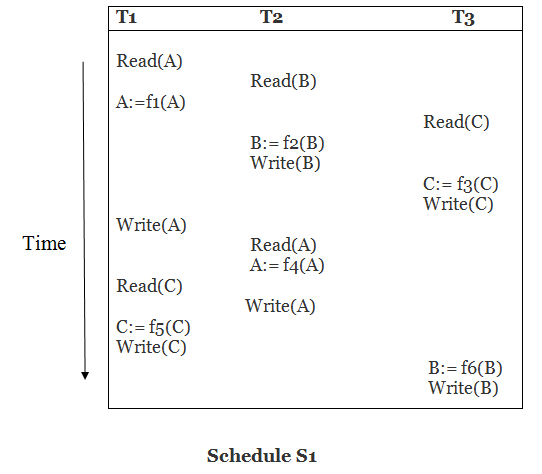

示例
說明：
Read(A)：在T1中，沒有後續寫入A，因此沒有新的邊界。
Read(B)：在T2中，沒有後續寫入B，因此沒有新的邊界。
Read(C)：在T3中，沒有後續寫入C，因此沒有新的邊界。
Write(B)：隨後通過T3讀取B，因此添加邊沿T2→T3。
Write(C)：隨後通過T1讀取C，因此添加邊沿T3→T1。
Write(A)：隨後由T2讀取A，因此添加邊沿T1→T2。
Write(A)：在T2中，沒有後續讀到A，所以沒有新的界。
Write(C)：在T1中，沒有後續讀到C，所以沒有新的界。
Write(B)：在T3中，沒有後續讀到B，所以沒有新的界。

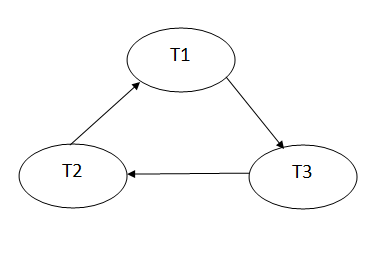

調度S1的優先順序圖：
調度S1的優先順序圖包含一個迴圈，這就是調度S1不可序列化的原因。

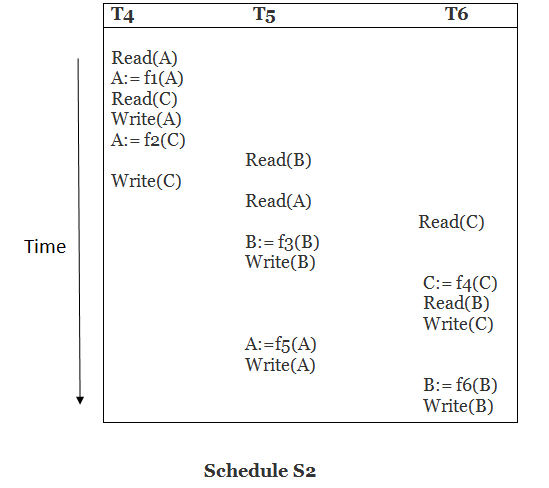

說明：
Read(A)：在T4中，沒有後續寫入A，因此沒有新的邊界。
Read(C)：在T4中，沒有後續寫入C，因此沒有新的邊界。
Write(A)：隨後由T5讀取A，因此添加邊T4→T5
Read(B)：在T5中，沒有後續寫入B，因此沒有新的邊界。
Write(C)：隨後由T6讀取C，因此添加邊T4→T6
Write(B)：隨後由T6讀取A，因此添加邊T5→T6
Write(C)：在T6中，沒有後續讀到C，所以沒有新的邊界。
Write(A)：在T5中，沒有後續讀到A，所以沒有新的邊界。
Write(B)：在T6中，沒有後續讀到B，所以沒有新的邊界。

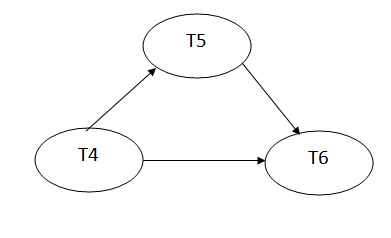

調度S2的優先順序圖：
調度S2的優先順序圖不包含迴圈，這就是調度S2可序列化的原因。
