ER圖還原成表

可以使用符號表示資料庫，並且可以將這些符號簡化為表的集合。在資料庫中，每個實體集或關係集都可以以表的形式表示。

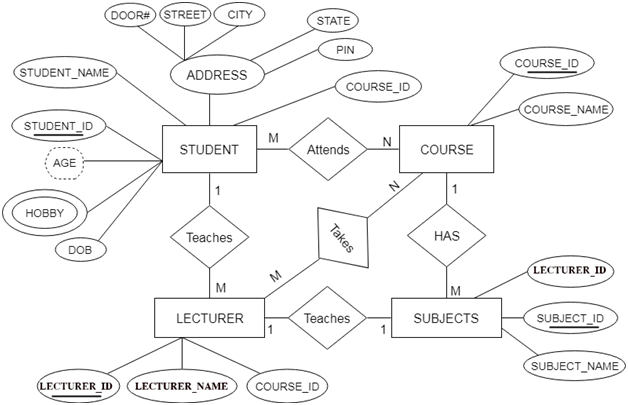

ER圖如下:

將ER圖轉換為表有一些要點:

• 實體類型成為一個表。在給定的ER圖中，LECTURE，STUDENT，SUBJECT和COURSE形成單獨的表。

• 所有單值屬性都成為表的列。在STUDENT實體中，STUDENT_NAME和STUDENT_ID構成了STUDENT表的列。 同樣，COURSE_NAME和COURSE_ID構成COURSE表的列，依此類推。

• 主鍵表示的實體類型的鍵屬性。在給定的ER圖中，COURSE_ID，STUDENT_ID，SUBJECT_ID和LECTURE_ID是實體的鍵屬性。

• 多值屬性由單獨的表來表示。在STUDENT表中，業餘愛好是一個多值屬性。 因此，無法在STUDENT表的單個列中表示多個值。 因此，需要創建另一個由STUDENT_ID和HOBBY屬性組成的表STUD_HOBBY。 使用這兩列，創建一個複合鍵。

• 派生屬性表中未考慮。在STUDENT表中，Age是派生屬性。 它可以通過在任何時間點計算當前日期和出生日期之間的差值。

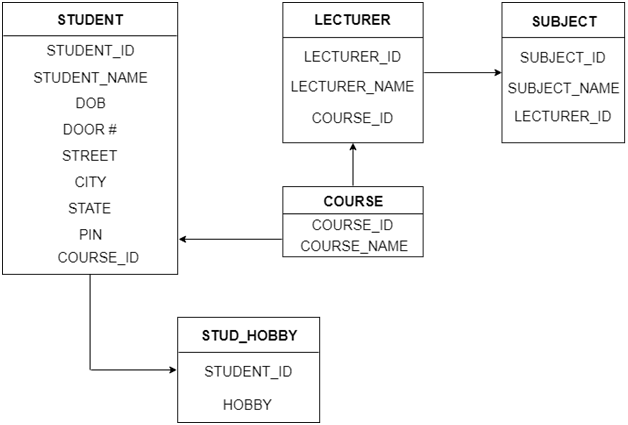

使用這些規則，可以將ER圖轉換為表和列，並分配表之間的映射。由給定ER圖創建的表結構如下：
