Arduino和藍牙模組控制LED專案

在本文中，將演示如何使用Arduino(Arduino UNO)和藍牙模組HC-05構建一個物聯網專案來控制LED燈。在這個專案中，我們將使用Android智能手機將藍牙信號發送到藍牙模組。

硬體要求

Arduino UNO主板
用於連接器Arduino UNO的USB電纜
藍牙模組HC-05
跳線電線公對母線
LED
AC 220v/120v家用電器或9v Hi-Walt電池

軟體要求

Arduino軟體
Android Studio

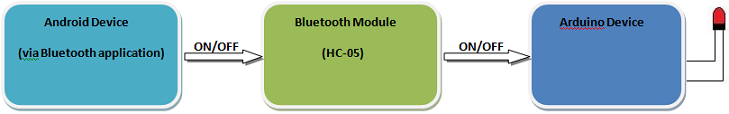

Arduino藍牙模組的工作原理

在這個專案中，使用了三個主要組件; Android智能手機，藍牙收發器和Arduino。

Arduino藍牙模組的工作原理

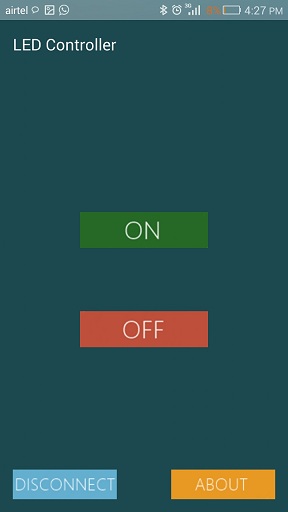

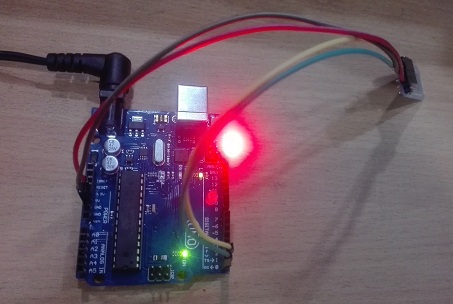

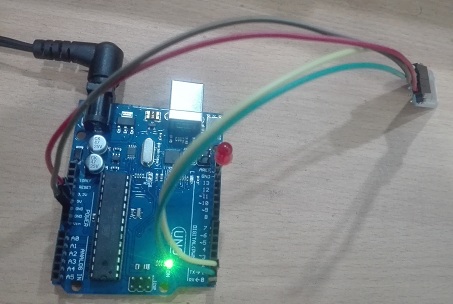

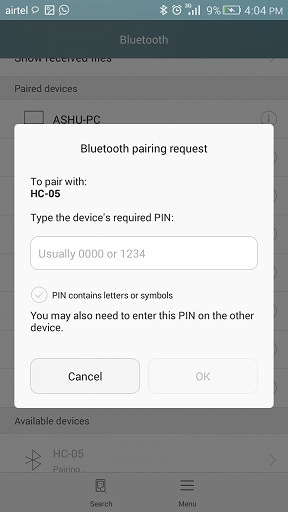

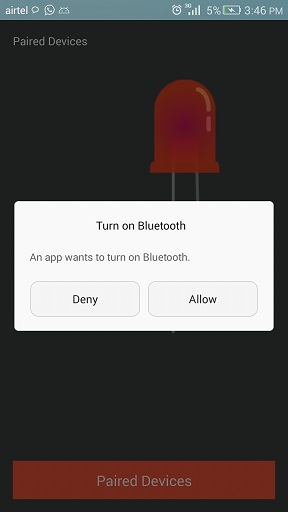

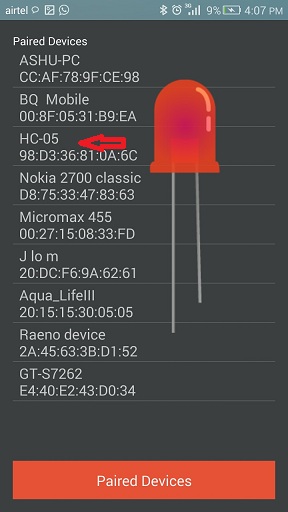

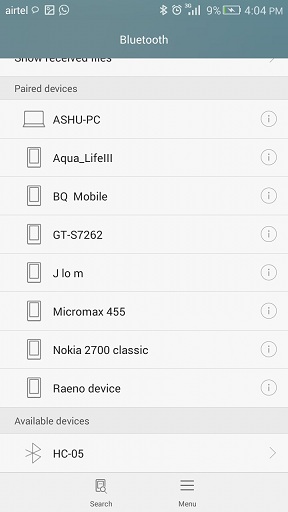

Android應用程式可通過按ON按鈕將串行數據發送到藍牙模組HC-05。藍牙模組HC-05用於串行通信。它從應用程式接收數據並通過藍牙模組的TX引腳發送到Arduino的RX引腳。Arduino中上傳的代碼檢查收到的數據。如果接收數據為1，則LED變為ON，如果接收的數據為0，則LED變為OFF。

數字電路圖

Bluetooth Module HC-05        Arduino UNO

TX  --------------------------------> RX (Pin 0)
RX  --------------------------------> TX (Pin 1)
VCC  --------------------------------> 5v
GND  --------------------------------> GND

LED Pin                             Arduino UNO
Pin 1  --------------------------------> GND
Pin 2  --------------------------------> Pin 13

數字電路圖

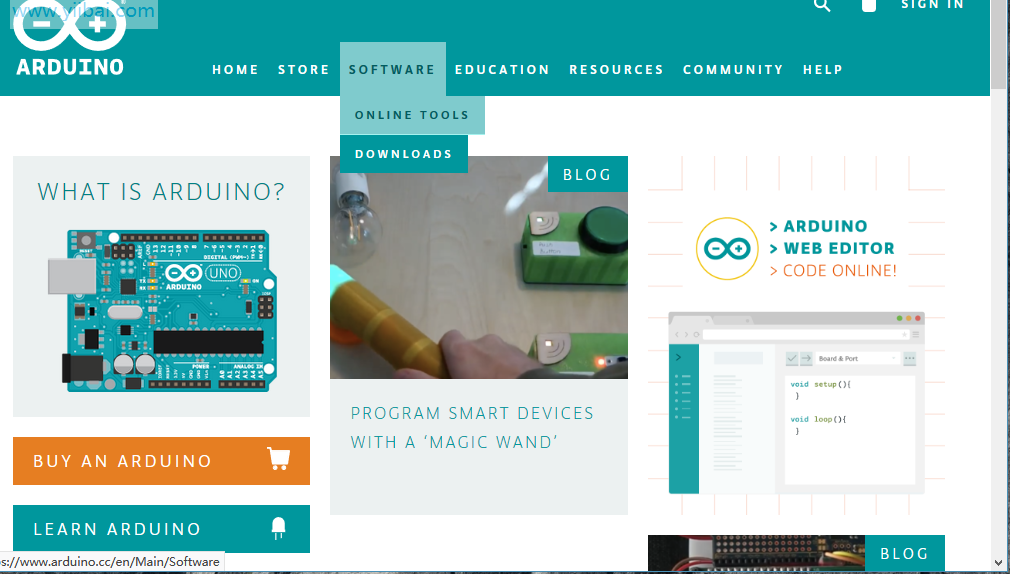

要進行Arduino板的編程，需要下載Arduino軟體。可以從Arduino官方網站： https://www.arduino.cc/ 下載。如下圖所示：

Arduino下載

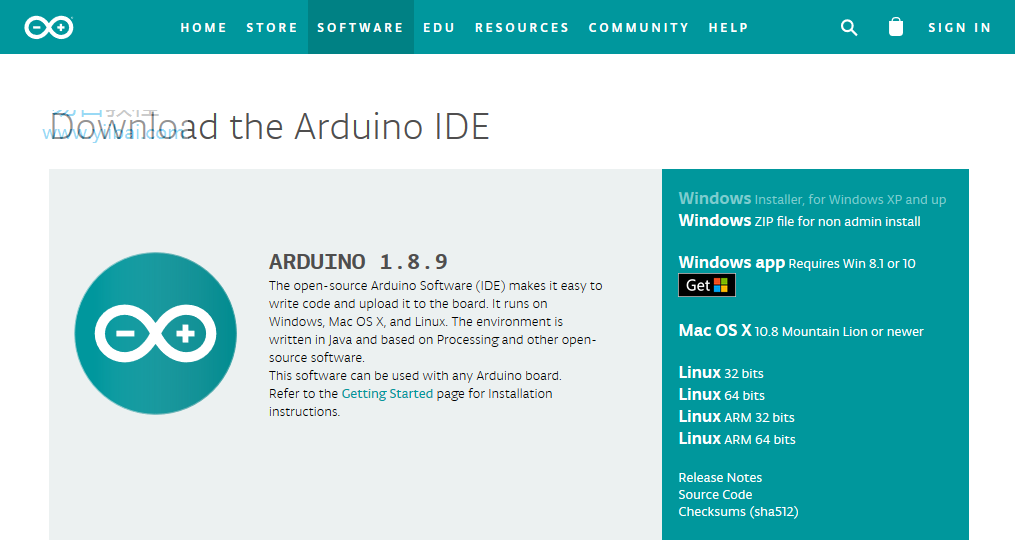

根據您的操作系統相容性(Windows Installer)下載Arduino軟體。

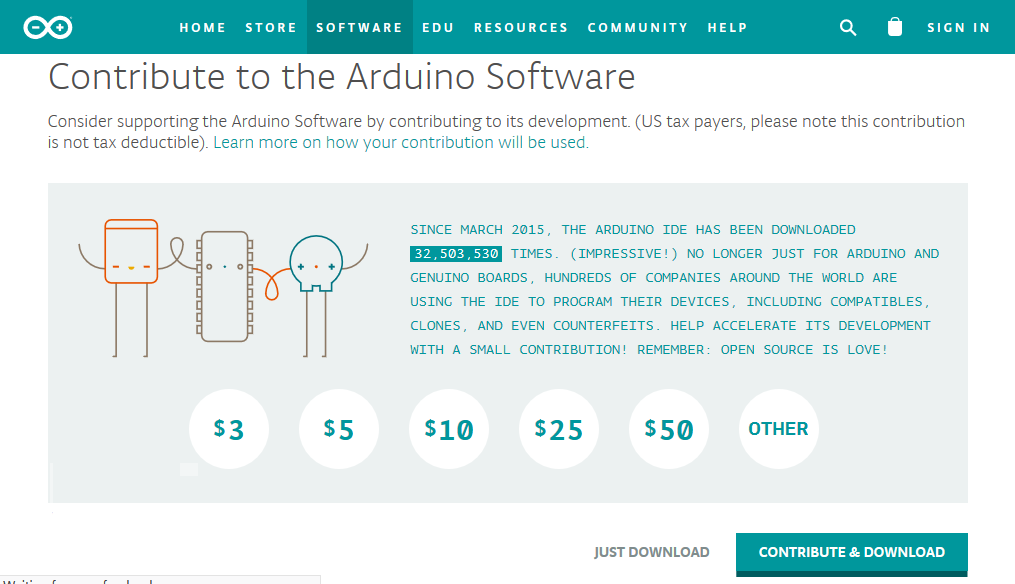

點擊下載(Download)，如下所示：

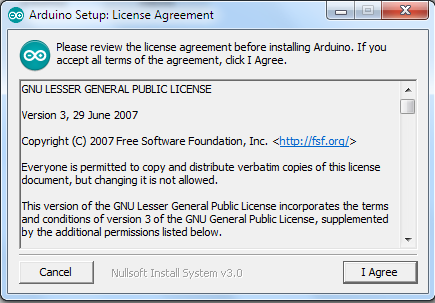

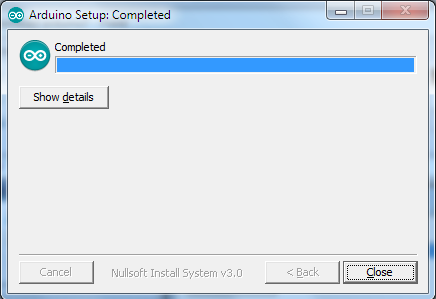

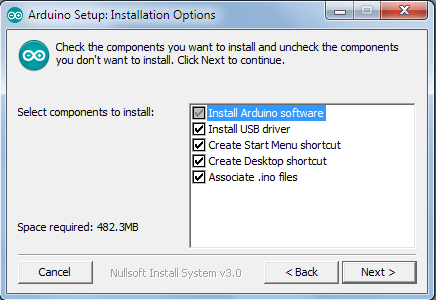

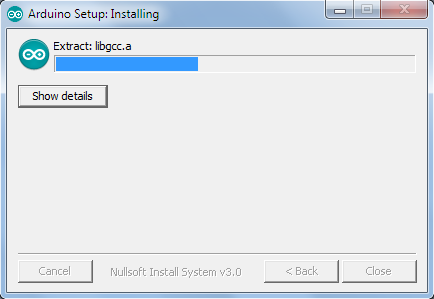

下載成功後，運行安裝程式並按照說明進行操作。

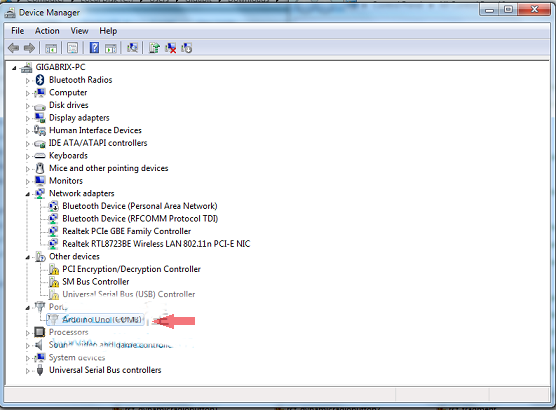

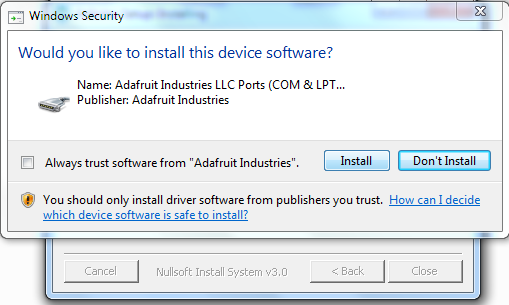

當它要求安裝驅動程式軟體時，單擊然後安裝：

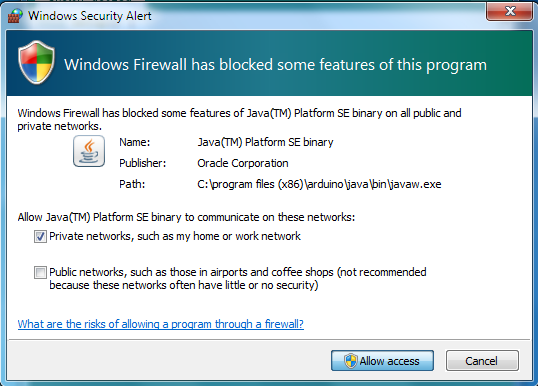

安裝後，打開軟體，如果它生成安全警報，則允許它。

為Arduino UNO主板寫一個程式，如果接收的數據等於1，LED亮，如果數據等於0，則LED熄滅。參考代碼如下：

char data = 0; //Variable for storing received data
void setup()
{
    Serial.begin(9600); //Sets the baud for serial data transmission
    pinMode(13, OUTPUT); //Sets digital pin 13 as output pin
}
void loop()
{
   if(Serial.available() > 0)  // Send data only when you receive data:
   {
      data = Serial.read();        //Read the  incoming  data and store it into variable data
      Serial.print(data);          //Print Value inside data in Serial monitor
      if(data == '1')              // Checks whether value of data is equal to 1
         digitalWrite(13, HIGH);   //If value is 1 then LED turns ON
      else if(data == '0')         //  Checks  whether value of data is equal to 0
         digitalWrite(13, LOW);    //If value is 0 then LED turns OFF
   }
}

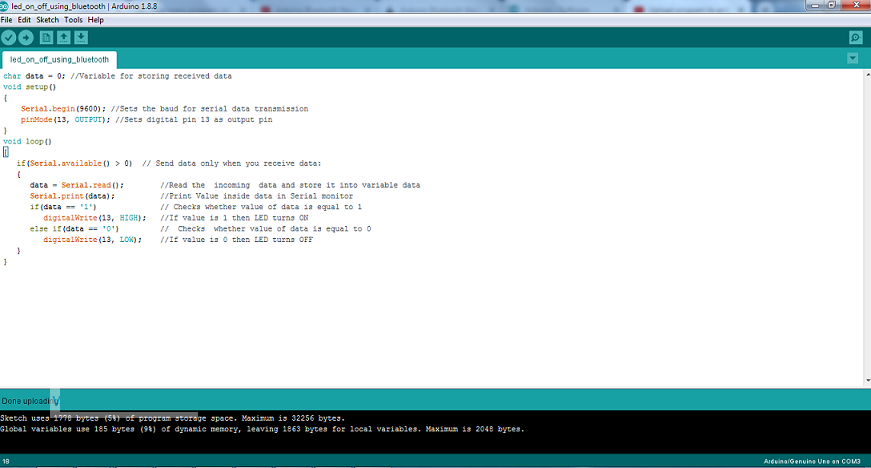

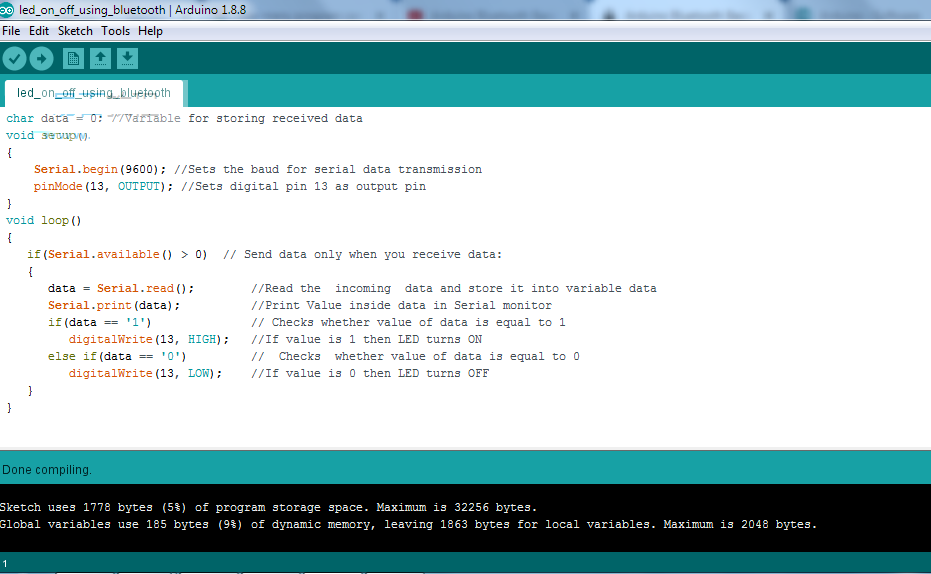

保存上面程式並進行編譯。
