概述:
類圖是靜態圖。它代表了一個應用程式的靜態視圖。類圖不僅用於可視化描述和記錄系統的不同方面，但也為構建可執行代碼的軟體應用程式。
類圖描述一類的屬性和操作，也對系統的約束。被廣泛應用於類圖的建模的面向對象的系統中，因為它們是唯一的，可以直接映射到面向對象的語言的UML圖。
類圖顯示的集合類，介面，關聯，協作和約束。它也被稱為作為結構圖。
目的:
類圖的目的是模型的一個應用程式的靜態視圖。類圖是唯一的圖可以直接映射到面向對象的語言，因此廣泛應用於施工時間。
UML圖，像活動圖，順序圖只能給應用程式，但順序流類圖是一個有點不同。所以它是最流行的UML圖編碼社區。
因此，類圖的目的可概括為：
-
分析和設計應用程式的靜態視圖。
-
描述一個系統的責任。
-
基地組件圖和部署圖。
-
正向和逆向工程。
如何畫類圖？
類圖是最流行的用於建設軟體應用程式的UML圖。所以學習的類圖的繪製過程是非常重要的。
類圖有很多的屬性來考慮，同時繪製，但這裏的圖將被視為從頂層視圖。
類圖基本上是一個系統的靜態視圖的圖形表示，代表不同方面的應用。因此，集合類圖表示整個系統。
畫類圖時，應記住以下幾點：
-
名稱應該是有意義的類圖描述面向系統。
-
應事先確定的每個元素之間的關係。
-
應清晰標明每個類職責（屬性和方法）。
-
對於每個類的屬性的最小數量應符合規定。因為不必要的屬性將使圖表複雜。
-
使用了以下注釋有否要求來描述圖中的某些方面。因為上面的附圖，它應該是可以理解的開發者/編碼器。
-
最後，在最終版本之前，該圖應繪製在普通紙上盡可能多次，使其糾正和返工。
現在，下麵的圖是一個二階系統的一個應用程式的一個例子。它描述了整個應用程式的一個特定方面。
-
首先所有訂單及客戶被認定為系統的兩個要素，他們有一個一對多的關係，因為一個客戶可以有多個訂單。
-
我們將保持Order類是一個抽象類，它有兩個具體的類（繼承關係）SpecialOrder 和 NormalOrder。
-
兩個繼承類Order類的所有屬性。此外，他們有額外的功能 dispatch () 和 receive ().

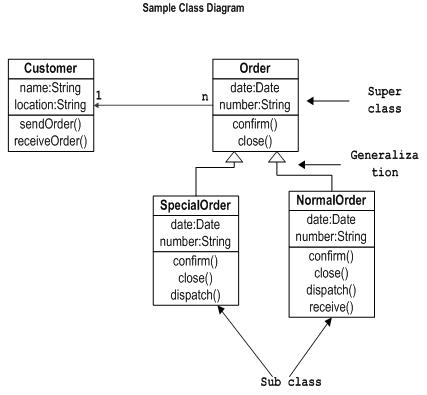

因此，下麵的類圖已經繪就考慮到所有上述提到的幾點：
在哪里使用類圖？
類圖是一個靜態圖，它是用來模擬一個系統的靜態視圖。靜態視圖描述了系統的辭彙。
也被認為是類圖作為基礎組件圖和部署圖。類圖不僅用於可視化系統的靜態視圖，但它們也可用於構建可執行代碼的任何系統中的前向和反向工程。
UML圖一般不直接映射到任何面向對象的編程語言，但在類圖是一個例外。
類圖清楚地顯示了映射面向對象語言，如Java，C++等，因此，從實際經驗的類圖通常用於構建用途。
因此，一個簡短的類圖用於：
-
描述系統的靜態視圖。
-
顯示靜態視圖中的元素之間的協作。
-
由系統執行的功能的描述。
-
構建軟體應用面向對象的語言。
