在前面的章节，我们讨论了如何使用WebGL画一个三角形。除了三角形，WebGL支持其他各种绘图模式。本章介绍了通过WebGL支持的绘图模式。
mode参数
让我们看看这些方法的语法 - drawElements()，并绘制Arrays()。
void drawElements(enum mode, long count, enum type, long offset); void drawArrays(enum mode, int first, long count);
这两种方法接受一个参数: mode。使用此参数，程序员可以选择WebGL的绘图模式。
通过 WebGL 的所提供的绘图模式列在下表中。
| S.No. | 模式 | 描述 |
|---|---|---|
| 1 | gl.POINTS |
要绘制一系列的点
|
| 2 | gl.LINES |
要绘制了一系列未连接直线段(单独行)
|
| 3 | gl.LINE_STRIP |
要绘制一系列连接的线段
|
| 4 | gl.LINE_LOOP |
要绘制一系列连接的线段。它还连接的第一和最后的顶点，以形成一个环
|
| 5 | gl.TRIANGLES |
要绘制一系列独立的三角形
|
| 6 | gl.TRIANGLE_STRIP |
要绘制了一系列相连的三角形中条状
|
| 7 | gl.TRIANGLE_FAN |
要绘制了一系列相连的三角形共享的第一个顶点的扇形
|
示例 - 绘制三个平行线
下面的示例演示了如何使用 gl.LINES 绘制三条平行线。
<!doctype html>
<html>
<body>
<canvas width = "300" height = "300" id = "my_Canvas"></canvas>
<script>
/*======= Creating a canvas =========*/
var canvas = document.getElementById('my_Canvas');
var gl = canvas.getContext('experimental-webgl');
/*======= Defining and storing the geometry ======*/
var vertices = [
-0.7,-0.1,0,
-0.3,0.6,0,
-0.3,-0.3,0,
0.2,0.6,0,
0.3,-0.3,0,
0.7,0.6,0
]
// Create an empty buffer object
var vertex_buffer = gl.createBuffer();
// Bind appropriate array buffer to it
gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
// Pass the vertex data to the buffer
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);
// Unbind the buffer
gl.bindBuffer(gl.ARRAY_BUFFER, null);
/*=================== Shaders ====================*/
// Vertex shader source code
var vertCode =
'attribute vec3 coordinates;' +
'void main(void) {' +
' gl_Position = vec4(coordinates, 1.0);' +
'}';
// Create a vertex shader object
var vertShader = gl.createShader(gl.VERTEX_SHADER);
// Attach vertex shader source code
gl.shaderSource(vertShader, vertCode);
// Compile the vertex shader
gl.compileShader(vertShader);
// Fragment shader source code
var fragCode =
'void main(void) {' +
'gl_FragColor = vec4(0.0, 0.0, 0.0, 0.1);' +
'}';
// Create fragment shader object
var fragShader = gl.createShader(gl.FRAGMENT_SHADER);
// Attach fragment shader source code
gl.shaderSource(fragShader, fragCode);
// Compile the fragmentt shader
gl.compileShader(fragShader);
// Create a shader program object to store
// the combined shader program
var shaderProgram = gl.createProgram();
// Attach a vertex shader
gl.attachShader(shaderProgram, vertShader);
// Attach a fragment shader
gl.attachShader(shaderProgram, fragShader);
// Link both the programs
gl.linkProgram(shaderProgram);
// Use the combined shader program object
gl.useProgram(shaderProgram);
/*======= Associating shaders to buffer objects ======*/
// Bind vertex buffer object
gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
// Get the attribute location
var coord = gl.getAttribLocation(shaderProgram, "coordinates");
// Tutorials an attribute to the currently bound VBO
gl.vertexAttribTutorialser(coord, 3, gl.FLOAT, false, 0, 0);
// Enable the attribute
gl.enableVertexAttribArray(coord);
/*============ Drawing the triangle =============*/
// Clear the canvas
gl.clearColor(0.5, 0.5, 0.5, 0.9);
// Enable the depth test
gl.enable(gl.DEPTH_TEST);
// Clear the color and depth buffer
gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
// Set the view port
gl.viewport(0,0,canvas.width,canvas.height);
// Draw the triangle
gl.drawArrays(gl.LINES, 0, 6);
// POINTS, LINE_STRIP, LINE_LOOP, LINES,
// TRIANGLE_STRIP,TRIANGLE_FAN, TRIANGLES
</script>
</body>
</html>

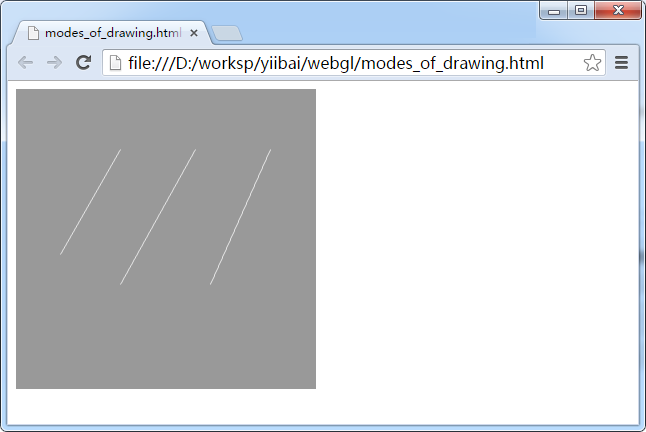

这将产生以下结果 -
绘图模式
另外，在上述程序中，如果替换 drawArrays()改为描画模式中的一个的模式时，它每次将产生不同的输出。
|
绘图模式
|
输出 |
|---|---|
| LINE_STRIP | |
| LINE_LOOP | |
| TRIANGLE_STRIP | |
| TRIANGLE_FAN | |
| TRIANGLES |
|
