<rect>元素用于绘制与当前用户坐标系统轴对齐的矩形。
声明
以下是<rect>元素的语法声明。这里只列出主要属性。
<rect
x="x-axis co-ordinate"
y="y-axis co-ordinate"
width="length"
height="length"
rx="length"
ry="length"
style="style information"
class="style class" >
</rect>
属性
| 编号 | 属性 | 描述 |
|---|---|---|
| 1 | x |
矩形左上角的x轴坐标，缺省值是0。 |
| 2 | y |
矩形左上角的y轴坐标。 缺省值是0。 |
| 3 | width |
矩形的宽度。 |
| 4 | height |
矩形的高度。 |
| 5 | rx |
用于圆角圆角矩形。 |
| 6 | ry |
用于圆角圆角矩形。 |
| 7 | style |
用于指定内联样式。 |
| 8 | class |
用于为元素指定外部样式名称。 |
示例
文件:testSVG.html -
<html>
<title>SVG矩形</title>
<body>
<h1>简单SVG矩形图片</h1>
<svg width="800" height="800">
<g>
<text x="0" y="15" fill="black" >

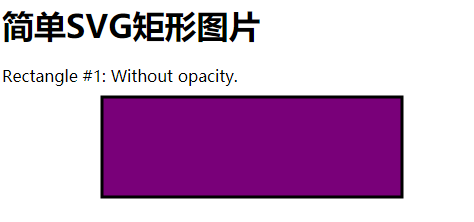

Rectangle #1: Without opacity.</text>
<rect x="100" y="30" width="300" height="100"
style="fill:rgb(121,0,121);stroke-width:3;stroke:rgb(0,0,0)"></rect>
</g>
</svg>
</body>
</html>
在Chrome网络浏览器中打开文字SVG.html。 您可以使用Chrome/Firefox/Opera直接查看SVG图像，无需任何插件。 Internet Explorer 9及更高版本还支持SVG图像呈现。

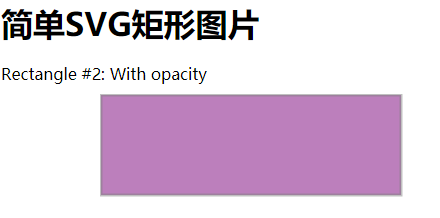

矩形＃2:带不透明的矩形
<html>
<title>SVG矩形</title>
<body>
<h1>简单SVG矩形图片</h1>
<svg width="800" height="800">
<g>
<text x="0" y="15" fill="black" >
Rectangle #2: With opacity </text>
<rect x="100" y="30" width="300" height="100"
style="fill:rgb(121,0,121);stroke-width:3;stroke:rgb(0,0,0);
stroke-opacity:0.5;opacity:0.5"> </rect>
</g>
</svg>
</body>
</html>
上面示例代码，显示结果如下 -

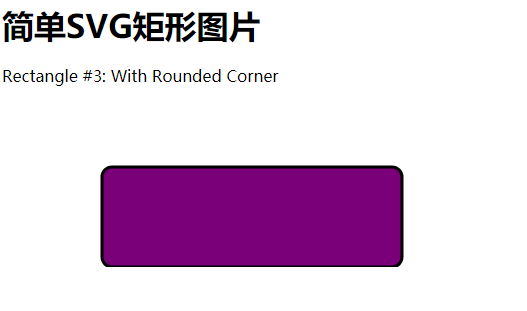

矩形＃3:圆角
<html>
<title>SVG矩形</title>
<body>
<h1>简单SVG矩形图片</h1>
<svg width="570" height="200">
<g>
<text x="0" y="15" fill="black" >
Rectangle #3: With Rounded Corner </text>
<rect x="100" y="100" rx="10" ry="10" width="300" height="100"
style="fill:rgb(121,0,121);stroke-width:3;stroke:rgb(0,0,0);"></rect>
</g>
</svg>
</body>
</html>
您可以使用Chrome/Firefox/Opera直接查看SVG图像，无需任何插件。 Internet Explorer 9及更高版本还支持SVG图像呈现。
