<line>元素用于绘制起点和终点的直线。
声明
以下是<line>元素的语法声明。这里只显示了一些主要属性。
<line
x1="x-axis co-ordinate"
y1="y-axis co-ordinate"
x2="x-axis co-ordinate"
y2="y-axis co-ordinate" >
</line>
属性
| 编号 | 属性 | 描述 |
|---|---|---|
| 1 | x1 |
起点的x轴坐标，缺省值是0。 |
| 2 | y1 |
起点的y轴坐标，缺省值是0。 |
| 3 | x2 |
终点的x轴坐标，缺省值是0。 |
| 4 | y2 |
终点的y轴坐标，缺省值是0。 |
示例
文件:testSVG.html -
<html>
<title>SVG直线</title>
<body>
<h1>简单SVG直线图片</h1>
<svg width="800" height="800">
<g>
<text x="0" y="15" fill="black" >Line #1: Without opacity.</text>
<line x1="20" y1="20" x2="150" y2="150"
stroke="black" stroke-width="3" fill="rgb(121,0,121)"></line>
</g>
</svg>
</body>
</html>

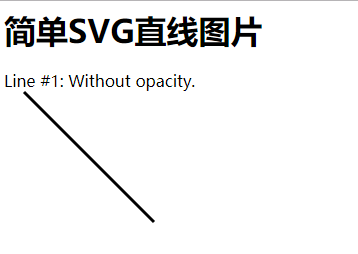

在Chrome网络浏览器中打开testSVG.html。 您可以使用Chrome/Firefox/Opera直接查看SVG图像，无需任何插件。 Internet Explorer 9及更高版本还支持SVG图像呈现。
使用opacity示例
<html>
<title>SVG直线</title>
<body>
<h1>简单SVG直线图片</h1>
<svg width="800" height="800">
<g>
<text x="0" y="15" fill="black" >Line #2: With o>acity </text>
<line x1="20" y1="20" x2="150" y2="150"
style="fill:rgb(121,0,121);stroke-width:3;stroke:rgb(0,0,0);stroke-o>acity:0.5;o>acity:0.5;opacity:0.5"></line>
</g>
</svg>
</body>
</html>

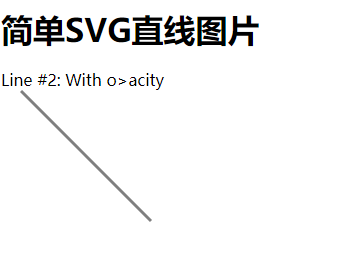

在浏览器中打开上述代码，显示效果如下 -
